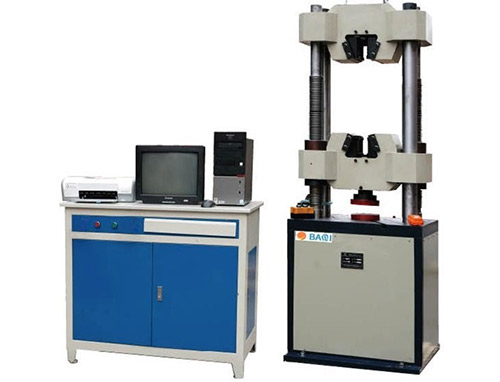

一、產品介紹:
A、高精度:採用高精度荷重元 LOAD CELL,及無間隙螺杆特殊制程作業,力量精確度高達一級及0.5級,行程量測精度+-0.5,符合各國規範測試精度等級標準。
B、 高效率:前開口式油壓夾具設計,試件夾持操作便利、快速、安全又準確。
C、高安全:採油壓馬達,傳動力升降穩定、耐久又安全,線控器操作便利。自走式聯板升降調整,螺杆無旋轉,安全性高。
D、多功能:具多种应用测试设备,软件、夹具可应用于各种材料、制品进行拉伸、压缩、剪力、抗折、弯曲、剥离、撕裂、粘着力、连结力、及高低温环境试验,及变形量测试验功能.
E、高品質:高強度 FCD55結構鑄體,高鋼性軸材,結構強度穩定、耐用、壽命長。油壓系統采高扭矩馬達、高效能幫浦及高應答性日本進口伺服閥,及強制篩檢程式,作動油強制冷卻裝置,操控安全。保護設計及多種模組式應用測試選擇裝置,符合各層級需求。
F、標準化:夾具座體采替換式模組設計,替換容易又經濟;特殊配備模組化套裝,選購便利。
G、高性能:閉回路伺服油壓控制系統,搭配全功能視窗資料分析控制軟體,測試功能完整;可執行低周次疲勞測試、定位移控制、定速率控制、定荷重控制、定荷重速率控制等系統控制性能。
H、高科技:單晶微電腦顯示器,大型液晶顯示幕,具冷光背光,顯示清晰;具顯示及控制功能,可單機操控機台、儲存資料、取看圖形做比較、列印測試資料與圖形。
二、技術參數:
产品型号 |
BQ-100A |
BQ-300A |
BQ-600A |
BQ-1000A |
|
主机结构形式 |
双立柱双丝杠油缸下置式结构 |
||||
最大试验力 |
100 kN |
300 kN |
600 kN |
1000 kN |
|
试验机级别 |
1级 |
||||
试验力测量范围 |
2%-100% |
||||
力分辨率 |
1/300000 |
||||
变形测量装置 |
电子式引伸计 |
||||
变形示值 |
≦示值的±0.5% |
||||
位移测量装置 |
拉线式光电编码器 |
||||
位移示值 |
≦示值的±1% |
||||
位移分辨力 |
0.01mm |
||||
活塞最大移动速度 |
70(mm/min) |
||||
横梁调整速度 |
120(mm/min) |
||||
活塞最大行程 |
250mm |
||||
控制方式 |
手动加载 |
||||
有效拉伸空间 |
650mm |
||||
有效压缩空间 |
550mm |
||||
立柱间距 |
540mm |
540mm |
540 |
650mm |
|
夹紧方式 |
液压自动夹紧 |
||||
圆试样夹持直径 |
φ6-φ26mm |
φ6-φ26mm |
φ13-φ40mm |
φ13-φ40mm |
|
扁试样夹持厚度 |
0-15mm |
0-15mm |
0-15mm |
0-30mm |
|
扁试样夹持宽度 |
70mm |
70mm |
75mm |
75mm |
|
上下压盘尺寸 |
φ160/204*204mm(选配) |
||||
弯曲支辊间距 |
600 mm |
||||
弯曲支辊宽度 |
140mm |
||||
安全保护装置 |
机械限位保护和软件过载保护 |
||||
主机外形尺寸(mm) |
810×560×2050 |
810×560×2050 |
830×580×2150 |
10600×660×2450 |
|
主机电源 |
0.55KW |
0.55KW |
0.55KW |
0.75KW |
|
油源控制柜外形尺寸(mm) |
960×630×900 |
960×630×900 |
960×630×900 |
960×630×900 |
|
控制柜电源 |
1.5 KW |
1.5 |
1.5 |
1.5 |
|
主机机重量 |
1500kg |
1800kg |
2100kg |
2800kg |
